1低速风洞模型支撑系统
1）、设备功能概述
DZS1000低速风洞模型支撑系统设备适用于模型支撑采用尾支撑方式的小直径低速风洞，支持开口试验段和闭口试验段两种方式。可对试验模型的迎角、侧滑角、滚转角三个自由度角度进行调整和控制，可自行完成零位校正，迎角、侧滑角、滚转角静态角度设定自动调整，避免了手动设定调整费工费时。
设计中弯刀结构件的刚度好使系统具有动态试验调整能力，可对试验模型的迎角、侧滑角、滚转角三个自由度角度进行动态连续 、稳定和精确调整 ，复现飞行器试验模型运行时的运动学和动力学特征，从而可以对飞行器的制导系统 、控制系统及其相应器件的性能进行反复测试 ，获得重要的实验数据。
装置设计简单紧凑，操作维护方便，配置了高精度滑轨和零背隙滚轮齿条，角度调节范围宽、控制精度高，运行平稳，寿命长。
2）、设备技术规格
l 角度轴：迎角、侧滑角和滚转角的自动调整，可开展动态试验
l 角度范围：迎角-20°~+40°；
侧滑角±30°；
滚转角±90°
l 角速度：静态设定模式不小于3°/s；
动态试验模式下不小于1.64rad/s（振动周期0.5Hz）
l 角度误差：迎角、侧滑角小于3′，滚转角5′
l 测角重复性：1.0′
l 回程误差：1.5′
l 尾支撑设备尺寸：长：1000mm，宽：900mm，高：1200mm (根据现场情况设计)

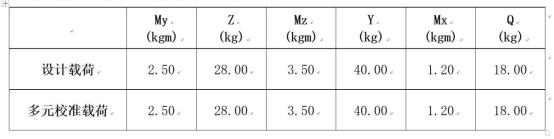

l 最大载荷：40kg，各轴设计载荷及力矩见下表
l 堵塞度：小于5%
l 自动复位功能（零位准确度3′以下）
2多通道压力同步采集系统（扫描阀）
1）系统由多通道压力同步采集器+多通道压力数据处理器构成。数据传输采用网络数字传输，……
多通道压力同步采集器，是一种具有在线校准功能的压力测量传感器，适用于多种压力测量应用场合，采集器包括32路、48路和64路带有高速数字输出的三种形式。（照片）
由于采用了高集成度的数据采集处理器件，高密度传感器的设计，是得采集器体积同上一代***相比，更加紧凑，适合更狭小空间的测量场合应用。
采集器内置压力基准切换通路。可以完成各个压力检测单元的自动校准。数据存储采集器内，更换采集器时，不需要以往的调整上位机的校准数据，可以直接工作。
